在進行涼水塔防水設計時，選用了加拿大凱頓公司的滲透結晶型涼水塔防水材料Krystol Internal MenbraneTM（簡稱KIM）。具體涼水塔防水設計方案為：1）在涼水塔塔壁開裂處剔槽，以便填充滲透結晶型涼水塔防水材料；2）使用滲透結晶型涼水塔防水材料對涼水塔外壁墻面進行大面積涂刷；3）使用涼水塔防水混凝土進行抹面施工。
滲透結晶型涼水塔防水材料摻入混凝土內或涂刷在混凝土表面，其中的活性成分與混凝土中所含水分子發生化學反應，生成不溶于水的針狀晶體，從而堵塞混凝土中的毛細孔，阻止水分子通過，達到涼水塔防水的目的。該材料的活性成分在無水情況下處于休眠狀態，一旦遇到水，休眠即被激活，與混凝土中所含水分子發生反應，繼續結晶。該材料在混凝土內部，可以與混凝土同壽命，持續發揮涼水塔防水作用。
2.2 KIM 性能分析
本工程所采用的主要涼水塔防水材料KIM，是一種具有長效性能的水泥基化學涼水塔防水添加劑，主要用于處理混凝土和其他含硅酸鹽水泥的涼水塔防水，同時還能防止混凝土中潮氣滲入、水流沖蝕和含有化學物質水溶液的腐蝕，對混凝土內部的鋼筋起保護作用。表1 是添加傳統涼水塔防水劑AEA 和添加KIM 的混凝土固化后的性能對比。
由表1 中可以看出，添加了KIM 的混凝土滲透性降低了57%~75%，耐壓強度增加了12%~19%。圖2 所示為添加了KIM 的混凝土強度與固化后使用時間的關系，從該圖可以看出，抗壓強度隨固化后使用時間的延伸有所增加。
表2 所示為高速氯化物滲透性能，加入KIM 后混凝土的氯化物滲透性能降低了35%~50%。對于添加KIM 的混凝土進行收縮和開裂性能測試，干燥收縮降低率達到20%~25%，收縮裂縫降低了80%。由固化后混凝土的空氣含量和間隔因素（表1） 可知，KIM 混凝土具有明顯的抗凍融性。
圖3 所示為坍落度損失與時間的關系，對于KIM 混凝土可塑性的測試來說，由于添加了KIM，使混凝土的黏稠度整體增加了很多，從而延長了KIM混凝土的運輸時間，大大改善了混凝土施工凝固時間短的不利狀況。
3 施工工藝

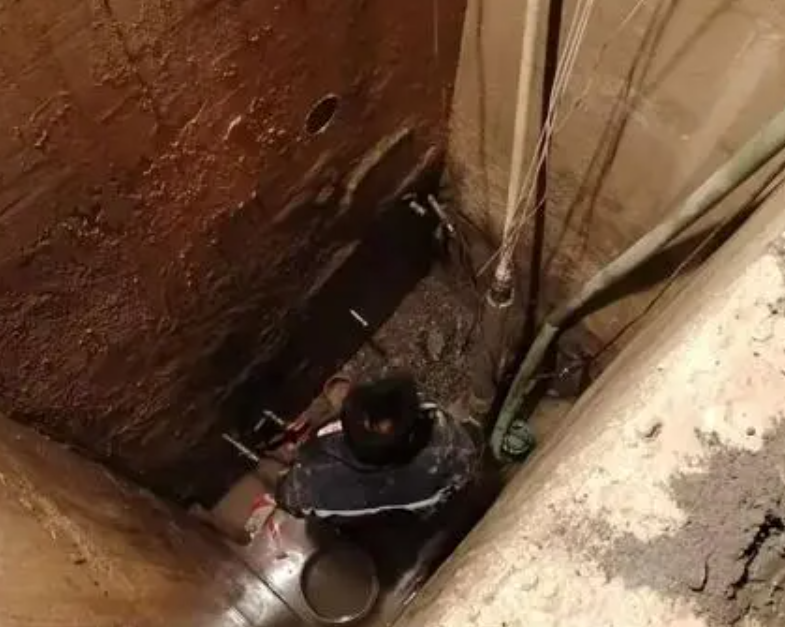

由于循環水中含有大量的硫酸鹽和氯化物，涼水塔需要有一定的耐硫酸鹽和氯化物的腐蝕性能。通過以上對KIM 混凝土涼水塔防水劑的性能介紹，可知KIM涼水塔防水材料適用于循環水場涼水塔的涼水塔防水處理。將涼水塔塔壁所有混凝土抹面層全部剔除后，即可按如下步驟進行施工
